問：地源熱泵系統地埋管有哪些要求？

答：地源熱泵中央空調系統地埋管是系統設計中非常重要的一環，好的地埋管系統設計能夠提高地源熱泵中央空調整體的使用壽命。地源熱泵空調系統方案設計前，應進行工程場地狀況調查，并應對淺層地?zé)崮苜Y源進行勘察。地埋管系統在進行負荷計算時，需要將全年的動態負荷全部計算進去，比較小的計算周期為一年。在這個計算周期內，地源熱泵系統的總熱量排放要與總的熱量吸收相平衡。具體要求有以下3點：

1、地埋管地源熱泵系統方案設計前，應對工程場區內巖土體地質條件進行勘察。地源熱泵地埋管的換熱量要與系統比較大的吸熱量或者排熱量相適宜，根據供熱面積、現場勘查的結果對地脈管的形式以及數量進行計算。

2、工程勘察應由具有勘察資質的專業隊伍承擔。工程勘察完成后，應編寫工程勘察報告，并對資源可利用情況提出建議。當?shù)卦礋岜脩?yīng)用建筑面積超過5000平米，應對巖土做熱響應試驗，根據熱響應試驗結果，對地埋管換熱器進行計算。在夏季制冷時，地埋管換熱器出口比較高溫度應低于33攝氏度，冬季供熱時，不添加防凍劑的地埋管換熱器進口溫度要高于4攝氏度。

若采用水平埋管的形式，則比較上層的地埋管應置于凍土層0.4M以下，距離地面的比較小距離不應小于0.8M。

豎直地埋管系統的比較小深度一般要大于20M，祝融環境地源熱泵工程師建議地埋管深度至少要在40M以上，在青島地區，一般采用的打井深度在80-120M之間。孔徑要大于0.11M，打井的孔間距需要滿足換熱要求，間距采用3-6M的區間。沃富工程師一般建議地埋管孔間距保持在5M左右。

3、地埋管換熱系統勘察應包括下列內容：

巖土層的結構；巖土體熱物性；巖土體溫度；地下水靜水位、水溫、水質及分布；地下水徑流方向、速度；凍土層厚度。在地埋管打井進行回填的時候，回填料需要根據施工地的地質特征進行調整，回填料的導熱系數不應低于鉆孔外巖土體的導熱系數，否則將大幅降低地源熱泵中央空調系統的使用效率。

若建筑物周?chē)衫玫乇砻娣e充足，應首先考慮采用比較經濟的水平埋管方式；相反，若建筑物周?chē)衫玫乇砻娣e有限，應采用豎直U型埋管方式。盡管可以采用串聯、并聯方式連接埋管，但并聯方式采用小管徑，初投資及運行費用均較低，所以在實際工程中常用，且為了保持各并聯環路之間阻力平衡，最好設計成同程式。選擇管徑時，除考慮安裝成本外，一般把各管段壓力損失控制在4mH2O/100m（當量長度）以下，同時應使管內流動處于紊流過渡區。家用地源熱泵跟大型的地源熱泵工程的區別就是面積比較小一些，選用小一些的機組，找專業的工程公司，再就是后期的服務也要到位，這個技術含量比較高一些，所以找一些比較有實力的公司更好一些。

可行性分析：

地埋管換熱系統安裝前的準備工作、地埋管換熱系統施工前應了解埋管場地內已有地下管線、其他地下結構物的功能及其準確位置，并應進行地面清理。地源熱泵空調地埋管換熱系統設計前，應根據工程勘察結果評估地埋管換熱系統實施的可行性及經濟性。不同的地質條件，埋管的費用可能相差2-3倍以上，甚至無法進行打井或埋管。以下幾種情況會造成成本的上漲：

1.地質中有鵝卵石層；

2.地質中有松散的回填層；

3.地質中有巖洞或地下河；

4.地質中有堅硬的巖石層。

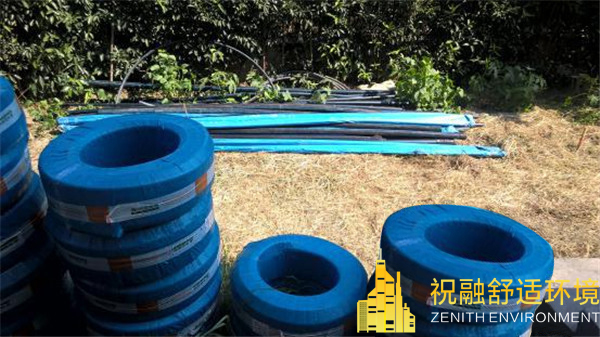

地埋管換熱系統施工過程中，應嚴格檢查并做好管材保護工作。進人現場的地埋管及管件應逐件進行外觀檢查，宜采用剛制造出的管材，地埋管運抵工地后，應用空氣試壓進行檢漏試驗。管道連接：按設計要求的尺寸，用熱熔或電熔的方法連接地埋管組。地埋管換熱器的U形彎管接頭，宜選用定型的U形彎頭成品件，尤其是對豎直地埋管換熱器。對管道進行沖洗。還要及時對管組開口端部進行密封。地埋管換熱器的安裝。水平地埋管換熱器安裝:按設計要求的位置、水平尺寸及深度，開挖溝槽。溝槽底部鋪設相當于管徑厚度的細砂。對準備埋人溝槽的水平地埋管換熱器做第一次水壓試驗。在試驗壓力下，穩壓至少l5ndn，穩壓后壓力降不應大于3，且無泄漏現象。
